Texturizado
Muchos objetos no pueden definirse con un único color superficial. El terrazo del suelo, la madera de los muebles o el estampado de una camisa, se componen de diferentes colores con una distribución a veces geométrica y otras completamente azarosa. Por eso recurrimos a las texturas.
Si escaneamos un trozo de mármol y guardamos la imagen con un determinado formato, después podemos aplicar ese acabado superficial a cualquier objeto. Y no tiene por qué ser algo plano: podemos aplicarlo a un cilindro, a una esfera o a lo que queramos, haciendo que la imagen cubra por completo toda la superficie o bien de manera que se vaya repitiendo progresivamente.
Este tipo de textura (generalmente una imagen real o creada por nosotros en un programa de imagen, como Photoshop) se conoce como textura bitmap —o mapa de bits—. Como en cualquier otra imagen bitmap (como una foto) es muy importante controlar la resolución, adaptándola a nuestras necesidades; si no lo hacemos podrÃa ocurrir que al acercarnos mucho al objeto aparecieran los pixels de la imagen.
Para evitar este problema (pues a veces serÃa necesario crear texturas gigantescas) se han desarrollado otros sistemas de texturizado, llamados procedurales o shaders. Se trata de unos algoritmos internos que el mismo programa 3D realiza, normalmente partiendo de estructuras fractales, que aportan diferentes beneficios:
— La resolución siempre es óptima (nunca llegamos a ver pixels).
— Por su naturaleza fractal normalmente imitan muy bien los acabados caóticos de la naturaleza (como la corteza de un árbol, las vetas de un mármol o las llamas del fuego).
— En ningún momento percibimos fenómenos de repetición (algo muy desagradable pero lamentablemente muy utilizado, haciendo que una pequeña textura bitmap se repita en todas direcciones y evidenciando la artificiosidad de la imagen).
— Normalmente los cálculos que el ordenador tiene que realizar son más rápidos que cuando se aplica un mapa de bits muy grande (de todos modos algunos shaders pueden llegar a ser muy complejos y, por tanto, no tan rápidos).
Existen 4 procedimientos básicos para aplicar una textura:
-
Planar: para aplicar una textura de mármol en un suelo, p.ej. Si aplicamos este sistema en un objeto veremos que en la cara donde intervenimos aparece la textura perfectamente definida, pero en las adyacentes aparece proyectada longitudinalmente.
-
Cúbico: para evitar el anterior problema podemos utilizar este sistema. Si tenemos que texturizar un armario lo harÃamos mediante una aplicación cúbica, proyectándose la textura en las 6 direcciones de las caras de un cubo.
-
CilÃndrico: si queremos ponerle la etiqueta a una botella de vino usaremos una proyección cilÃndrica.
-
Esférico: para aplicar la textura de los mares y continentes a la bola terrestre, éste serÃa el procedimiento idóneo.
-
Evidentemente hay muchos objetos que se salen de estas formas, y en donde no vemos tan claro ninguno de estos sistemas de texturizado (¿una jirafa?). Y ahà es donde interviene el ingenio: a veces podemos descomponer un objeto en diferentes zonas más básicas, otras podemos texturizar una pieza antes de serle aplicada una deformación… Cuando utilizamos shaders, muchos de ellos se aplican en todas las direcciones, cubriendo perfectamente toda la superficie (otra gran ventaja de este tipo de texturas).

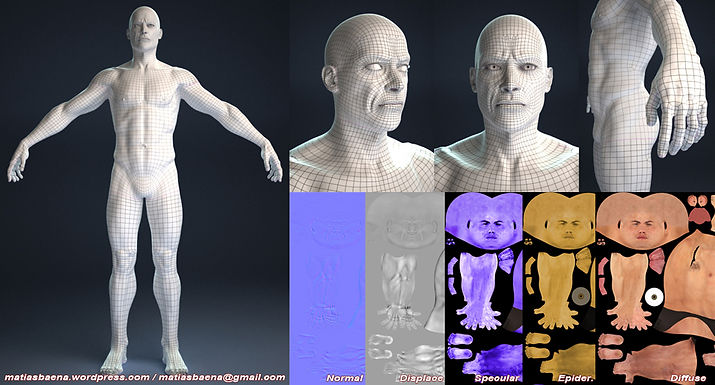

En cualquier caso existen otros sistemas más complejos de texturizado, como el UV, que tiene en cuenta cómo ha sido generado el objeto en la fase de modelado (siguiendo las coordenadas de generación) para aplicar la textura adaptándose a la forma como un guante.
Todos los aspectos de una infografÃa influyen en la calidad de la misma, pero quizá sea el texturizado lo que más importancia tenga. Una buena textura puede salvar un modelado mediocre (de hecho los videojuegos basan su calidad más en el texturizado que en el modelado).
